Test och felsökning av repeaterinstallation
Steg 6. Test och felsökning av repeaterinstallation

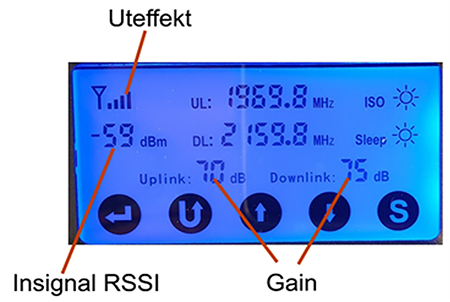

Förklaring av Display
Uteffekt Indikerar de översta 20 dBm av uteffekten. D.v.s. vi kan ha en fungerande repeater även med 0 staplar men räckvidden blir begränsad. Staplarna skall inte förväxlas med mobiltelefonens staplar utan skall ses som en indikation på att du har trimmat hög uteffekt.
Insignalen visas som RSSI dBm d.v.s totala energin som är mottagen över repeaterns aktiva band. En kombination av basstationer, brus och andra störkällor.
Någonstans under -80dBm visas bara ”- -” Det betyder inte att det saknas signal utan bara att repeatern kan inte detektera signalnivån från bruset.
Gain är förstärkning i dB.
Vanliga problem och anledningar till dessa
Problem 1 – Dålig eller ingen mottagning, Gain hoppar upp/ner, bara 0–3 staplar uteffekt
| Symptom | Smart Mode ON. Uteffekt 0–3 staplar. Gain är inte full (70/70, 75/70, 80/75) utan hoppar upp/ner eller justeras sakta. Eventuellt blinkar ISO-symbolen (efter avslutad uppstart). |
| Trolig orsak | Rundgång mellan inner- och ytterantenner (vanligast), eller problem i inomhus-/utomhuskablage: dålig kontaktering, kortslutning eller öppna portar (skapar studsar i nätet). Repeatern dämpar då Gain för att undvika rundgång. |
| Åtgärd | Uteslut rundgång mellan inner- och ytterantenn först. Om det inte verkar vara orsaken, felsök inomhusnätet och kablaget till den yttre antennen (se felsökningsschemat nedan). |
Tänk på:
- Om utomhusantennen placeras nära takfoten kan det finnas öppningar i plåtväggar där signal kryper tillbaka
- Träväggar och trätak (t.ex. takpannor på tak av trä) släpper lättare igenom signal än plåt/betong
- LPDA antennen är mer riktad än en panelantenn men släpper (en del) signal rakt bakåt i stället.
- Se till att få höjdskillnad på utomhusantennen (högre upp än inomhusantennerna)
- Se till att yttre antennen inte pekar direkt in i någon plåtfasad på ett närliggande grannhus (det kan studsa signalen tillbaka in genom fönstren och skapa rundgång)
- Ju starkare repeater du har (+23 eller +30 dBm) desto känsligare för rundgång (den har mer förstärkning)
- Ju sämre signal du har vid yttre antennen desto större risk för rundgång (repeatern måste jobba med högre förstärkning)
Problem 2 – Ingen mätbar täckning inomhus när repeatern är igång, men (svaga) mätvärden syns när repeatern är avstängd
| Trolig orsak |
|
Steg för steg felsökningsschema
Hur man testar steg för steg för att bedöma rundgångsproblem eller dåliga anslutningar
Signalen går genom flera länkar innan den når din telefon inomhus. Felsökningen nedan går ut på att mäta i varje länk och jämföra med förväntad förlust/förstärkning:
Använd tabellen nedan för att skriva ner dina mätvärden i respektive mätpunkt, så att du kan jämföra dem mot varandra:
| Mätpunkt | RSSI (dBm) | RSRP (dBm) | Cell ID / operatör |
| 1. Utomhus, vid antennplaceringen | |||
| 2. Direkt på donörantennen | |||
| 3. På kabeln vid repeatern | |||
| 4. I repeaterns display | |||
| 5. Testantenn, mätt ca 10 meter från antennen |
Obs: värdena i tabellen sparas inte automatiskt när sidan laddas om. Skriv gärna ut sidan eller för över värdena till egna anteckningar innan du stänger fönstret.
Mätpunkt 1. Mät signaler utomhus
Mät nära antennplaceringen. Titta på dBm RSSI (t.ex. -55 dBm RSSI) och dBm RSRP (t.ex. -80 dBm RSRP)
Notera RSSI- och RSRP-värdena samt Cell ID för respektive operatör/frekvens på den starkaste basstationen du planerar att förstärka i tabellen ovan.
Mätpunkt 2. Mät signaler på respektive inkommande donörantenn (om du har fler)
Mät direkt på antennen. De flesta instrumenten har SMA-kontakt så du kommer behöva en N-hane till SMA-hane för att koppla till antennens N-hona.
Titta på mätningarna från mätpunkt 1. Din bästa basstation (Cell ID) skall om du har riktat rätt ha en RSRP-signal som är ca 10 dB bättre än din mätning på samma ställe.
Så i exemplet i mätpunkt 1 borde du då se RSRP på din valda basstation på -70 dBm om du har riktat antennen optimalt. Om inte, testa att rikta om antennen och gör om mätningarna.
Notera dina mätvärden direkt från antennen i tabellen ovan.
Mätpunkt 3. Mät på kabel från donörantennen nere vid repeatern
Du kommer behöva även en N-hona/hona-adapter för att ansluta till kabeln som kommer in.
Beroende på frekvens och kabellängd till yttre antenn så skall du nu få ett lägre värde efter kabelförluster. Om vi som exempel har 20 meter 400-grade kabel och kör på 1800 MHz så skall vi få 4 dB sämre signal via kabeln.
Så enligt exemplet ovan skall den då visa ca -74 dBm RSRP och förmodligen ca -49 dBm RSSI.
Om dessa värden stämmer relativt bra så har du inga avbrott eller kortslutningar i kabeln (du kan fortfarande ha dåliga kontakteringar som inte visar fel förrän vi slår på repeatern)
Notera både RSRP- och RSSI-värdet på basstationen/basstationerna i tabellen ovan.
Mätpunkt 4. Anslut repeatern och kontrollera att RSSI-värdet i repeatern stämmer med vad du har mätt på kabeln
Sätt tillbaka alla kablar till repeatern och slå på den. Vänta ca 20 sekunder till dess att självtesterna är klara.
Kontrollera insignal RSSI på repeatern. Snittet skall motsvara RSSI-värdet från din mätning. Tänk på att RSSI-värdet brukar hoppa några dB upp och ner.
Om du mätte upp t.ex. -49 dBm RSSI på kabeln så borde repeatern visa ungefär samma värde.
|
Repeatern visar >10 dB bättre (t.ex. -39 dBm RSSI i exemplet ovan) → Problemet är rundgång: antingen mellan ytter- och innerantenn, eller rundgång orsakad av kablagefel/öppna kontakter. |
Repeatern visar mycket svagare värde än beräknat → Problemet sitter runt kontakten in i repeatern, eller är ett fel på repeatern själv (t.ex. åskskadad). |
Tänk på att du aldrig får lämna en port på en splitter öppen eller koppla loss någon del i nätet. Alla kablar och kontakter måste vara anslutna till en antenn eller en terminator.
Mätpunkt 5. Felsöka om felet beror på kablage eller att inomhusantenn och utomhusantenner kan höra varandra
Använd en skarvsladd på 5–10 meter och koppla en antenn direkt på "Indoor"-kontakten på repeatern.
Mät med Siretta/Dycon ca 10 meter från inomhusantennen.
Exakt signalstyrka beror på insignal och repeatermodell.
Men exempelvis (om repeatern visar fulla staplar på uteffekten):
- Ca -85 dBm RSRP från en +15 dBm.
- Ca -78 dBm RSRP från en +23 dBm.
- Ca -73 dBm RSRP från en +30 dBm.
Notera RSSI- och RSRP-värdena för respektive operatör/frekvens, mätt ca 10 meter från testantennen, i tabellen ovan.
Mätpunkt 6. Kontrollera med Bredbandskollen
Kontrollera med Bredbandskollen att du verkligen har vettig prestanda (minst 5 Mbit/s) och inte bara en signal. Om detta fungerar men resten av nätet inte verkar fungera bra, fortsätt till mätpunkt 7.
Mätpunkt 7. Jobba dig vidare i nätet
Koppla en antenn direkt på första kabeln vid splitter/coupler, testa och koppla sakta på resten av nätet för att se när det slutar fungera.
OBS! Stäng alltid av repeatern när du kopplar ut/in antenner och kablar.
Kan jag provmäta ett inomhusnät? Nej, inte på ett enkelt sätt.
Man talar om att alla produkter är på 50 Ohm, men det gäller endast för radiosignaler inom frekvensbandet.
En Ohm-mätare kommer antingen visa kortslutning eller öppen krets beroende på om antennerna är DC-kortslutna eller ej.
Du kan testa t.ex. kablar och kontakter genom att sätta en 50 Ohms terminator i ena änden och mäta att du verkligen har 50 Ohm mellan stift och jord i andra änden.
För att verkligen testa ett antennät måste man sända signaler inom aktivt frekvensband och mäta reflektionen i nätverket. Detta kräver dock instrument för ca 80 000–250 000 kronor.
Hittar du fortfarande inte felet efter att ha gått igenom alla mätpunkter ovan? Kontakta vår support så hjälper vi dig vidare.
